MIT · MIT-503 – MIT-6180
Platenwarmtewisselaars
Maximale overdracht, minimale ruimte.

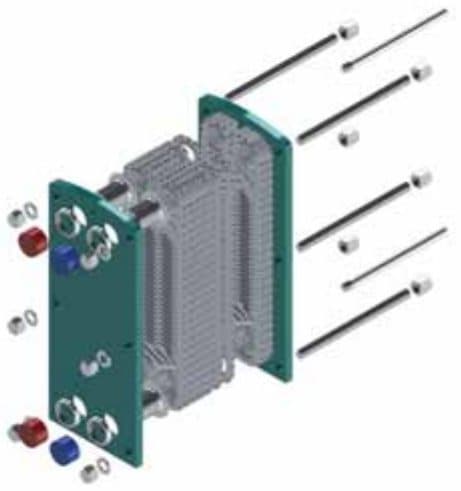

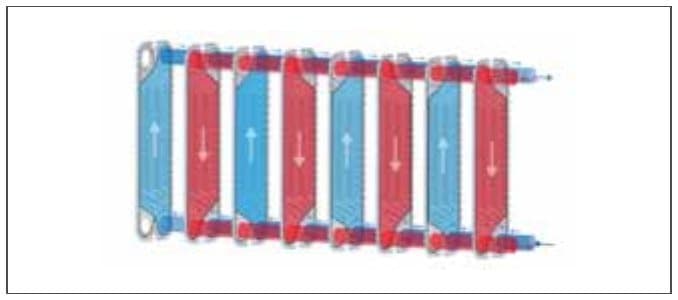

Gepakte platenwarmtewisselaars dragen warmte over tussen twee gescheiden circuits. Door het grote oppervlak in een compact pakket is het rendement hoog en de inbouwruimte klein. Het gamma is uitbreidbaar: extra platen verhogen de capaciteit zonder het frame te vervangen. Twintig framematen van 167,5 tot 1190 mm breed.
- bedrijfsdruk
- 25bar
- framematen
- 20
- tot aansluiting
- 12"
- Uitbreidbaar met extra platen, zonder het frame te vervangen
- Platen in AISI 316, AISI 304, titanium of Hastelloy
- Pakkingen EPDM, EPDM-HT, NBR, H-NBR of VITON

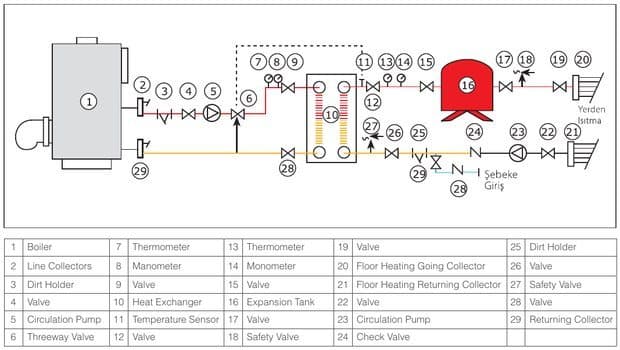

- Toepassing van vloerverwarming en tapwater tot geothermie en restwarmte
Voor de vakman
Specificaties
| Eigenschap | Waarde |
|---|---|
| Type | gepakte plaat (gasketed) |
| Framematen | MIT-503 t/m MIT-6180 |
| Max. bedrijfsdruk | 25 bar (alle modellen) |
| Testdruk | 37,5 bar |

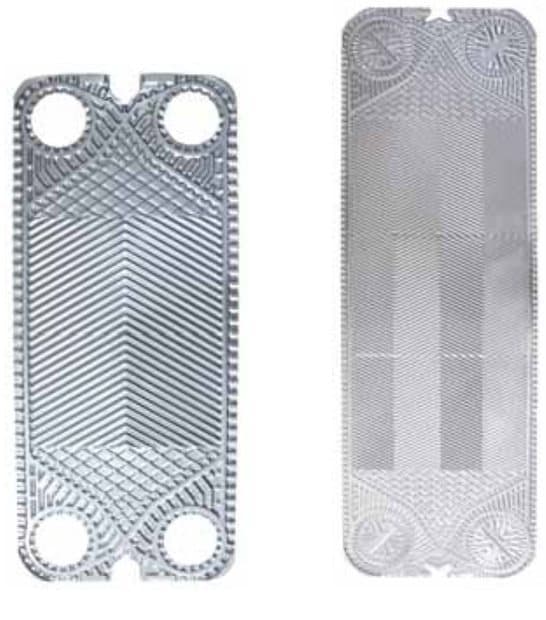

| Platen | AISI 316 · AISI 304 · titanium · Hastelloy |
| Pakkingen | EPDM · EPDM-HT · NBR · H-NBR · VITON |

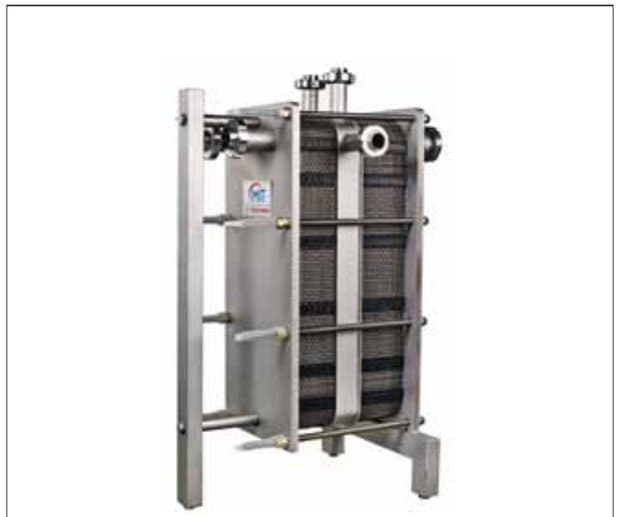

| Frame | koolstofstaal / RVS |
| Aansluitingen | 1" – 12", draad of flens |
| Uitbreidbaar | ja, door platen toe te voegen |
Dit product staat op pagina 71 van de productcatalogus 2026.
Modelprogramma: afmetingen en aansluitingen
| Model | Breedte (mm) | Hoogte (mm) | Aansluiting |
|---|---|---|---|
| MIT-503 | 167,5 | 397 | 1" schroefdraad |
| MIT-504 | 200 | 490 | 1 1/4" schroefdraad |
| MIT-505 | 200 | 490 | 1 1/4" schroefdraad |
| MIT-508 | 292 | 782 | 2" schroefdraad / flens |
| MIT-509 | 292 | 782 | 2" schroefdraad / flens |
| MIT-510 | 425 | 704 | 2 1/2" schroefdraad / flens |
| MIT-513 | 350 | 942 | 2" schroefdraad / flens |
| MIT-514 | 350 | 942 | 2" schroefdraad / flens |
| MIT-517 | 340 | 1070 | 2 1/2" schroefdraad / flens |
| MIT-520 | 436,5 | 980 | 3" flens |
| MIT-521 | 470 | 1090 | 4" flens |
| MIT-522 | 470 | 1090 | 4" flens |
| MIT-523 | 327 | 1292 | 2" schroefdraad / flens |
| MIT-535 | 465 | 1445 | 3" flens |
| MIT-547 | 491 | 1775 | 4" flens |
| MIT-650 | 765 | 1485 | 8" flens |
| MIT-662 | 608 | 1830 | 6" flens |
| MIT-685 | 780 | 2100 | 8" flens |
| MIT-6125 | 920 | 2895 | 10" flens |
| MIT-6180 | 1190 | 2920 | 12" flens |
